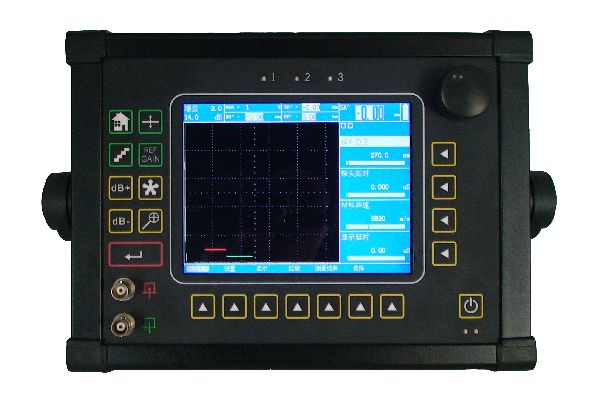

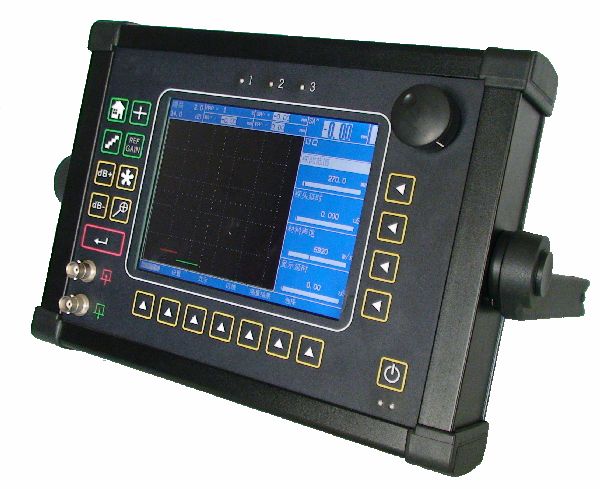

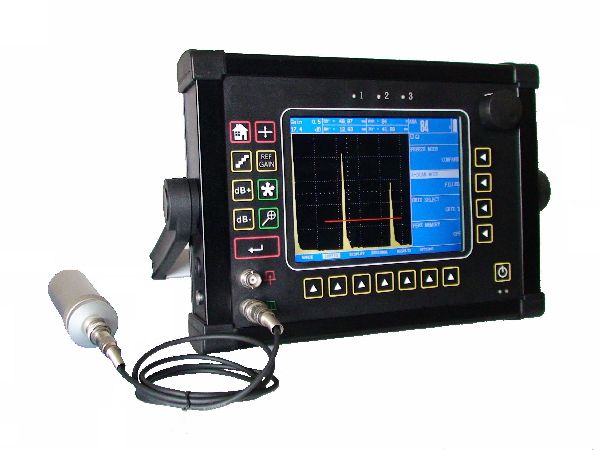

S60质量可靠、使用耐久和操作简便，广泛地适应于条件艰苦的现场检测、精密的实验室检测、高分辨率的薄型材料测量、声波衰减材料检测和水浸检测系统。高分辨率（640x480像素）彩色液晶显示屏所拥有的60赫兹刷新率和“单次射程”测量技术可对各种检测作出迅速、平滑的响应。强大的数字信号处理技术得到了详细的动态回波信息，打破了以前只有模拟显示器才能实现的限制。
S60电池可连续使用6小时以上、快捷的旋钮操作、杰出的数字信号处理能力、以及“方波脉冲发生器”和“彩条半跨距”结合在一起，就形成了这一功能强大的锂电便携式超声波检测工具。
功能特点：
>>方波脉冲发生器和尖脉冲发生器
-方波脉冲发生器可选可调最佳的探头匹配，满足广泛的难于穿透材料的应用。现在，用户可从仪器面板上选择尖“尖脉冲发生器”或“方波脉冲发生器”。
-日常应用仍然偏向于使用尖脉冲。
-对于低频应用，方波脉冲发生器可通过调整脉冲宽度和电压，进行最佳的测试匹配。
-对难于穿透的金属应用，特别是非金属检测（如：合成材料）进行了优化。
-脉冲宽度可以10ns步进,最大调至1000ns，实现最优的探头匹配和多样性，满足广泛系列的应用需要。
- 脉冲发生器的电压可以10V步进从50V调整到500V。
>>简便焊缝检测工具
-彩色半跨距指示器：动态更换各次反射数据段对应的“实时”A 扫描颜色。可以在焊缝检测中轻松识别各次反射对应的数据和跨距。
-彩色坐标网格指示器：可为各次反射数据段的A 扫描动态更换显示屏背景色。
-曲率修正计算功能：带有曲度修正的缺陷几何位置计算功能，能够自动地计算缺陷深度、缺陷表面距离和缺陷声程。在使用斜探头时，也可结合彩色半跨距指示器工具或者彩色坐标网格指示器进行检测。
-实时（单次发射）TTL 输出：可以适应各种系统应用，可以实现声、光和电实时报警和输出。
-四种任意选择的波形保持模式：全部、标准、比较或包络模式，获得最佳的波形评估和比较。
-三种可变的保持模式：可在包络保持模式中选择，对于即要扫描同时又要移动的被检工件的工况，可以在视觉上帮助缺陷的检测和评估。
-波形的不同颜色对比：以不同颜色显示事先存储或冻结的参考回波，用于与的实时A扫描进行比较，轻松解读检测结果。
>>简便缺陷定量工具
-40 dB动态多曲线DAC/TCG 选项：可修正材料衰减和波形发散引起的距离/振幅变化，并能单独编辑或插入记录的回波。一次最多可在屏幕上画出11 条DAC 曲线，从而在原始记录的DAC 曲线外显示+/-dB 曲线。可记录多达16 个数据点，每微秒最大的曲线斜度为12 dB 。符合或超过了TCG 的工业要求。
-DGS（距离增益尺寸）选项：可智能生成指定的等效参考缺陷尺寸曲线，测量窄频探头到参考缺陷距离。ERS（等效参考缺陷尺寸）功能可自动计算测量门内任何回波的相应等效参考缺陷的直径。
>>B扫描选项
-采用超高速的信号处理技术，可实现厚度及全声程B扫描。
-厚度模式B扫描功能可以清晰的展现被测物体的腐蚀状态。
-全声程模式B扫描功能可以将缺陷在被测物体内的分布状况及当量进行直观显示。
>>文件存储与操作
-可以存储、预览和任意编辑512个用户自己命名的文件，文件分类清晰、简单，分参数设置文件、A扫描波形数据文件、腐蚀厚度数据库文件。
-数字字母混合腐蚀厚度文件 可灵活、方便地存储厚度测量数据。由用户自输入文件名、厚度位置编码、注释和标题域，有线性、网格或定制线性三种数据存储格式可以选择。
-界面友好的PC软件 PC上位机软件可以实现双向数据交换，简便的传输、存储和分析A扫描和腐蚀厚度数据，可以自由选择各种格式报告摸版或者用户自己定制，不需要复杂操作，自动生成检测分析报告。
>>用户喜爱的功能
-使用快速旋钮使参数调整更加简单方便。
-自动校准功能可快速、轻松地进行校准。
-峰值记忆功能，可随时记录闸门内出现的最高波，免除了重复寻找最高波的困扰。
-用户可轻松选择各种常用材料速率。
-15Hz到2KHz重复频率。
-2个独立的不同颜色的闸门，在探伤和厚度测量中，监控回波振幅和声程。
-250KHz到25MHz信号探测能力，3个可选频带，对探头进行匹配，获得最佳性能。
-射频显示模式可以有效区分回波和噪声，提高信号评估和不同材料的胶接检测。
-4种可选的衰减设置（50、75、150、500Ω）能够实现最佳的探头性能。
-1mm到10000mm的探测范围（钢材）覆盖了由薄型材料到厚的声波衰减材料。
-激活增益参考功能，可评估后续回波增益值和A闸门内的最大回波振幅（参考回波）。
主要技术性能：
探测范围 | 探测范围 | 1 ～ 10000mm (钢纵波)。连续可调，最小步进值 0.1mm。 |
| 材料声速 | 1000 ～ 9999m/s。连续可调。内置7个常用的材料声速值。 | |
| 显示延时 | -5 ～ 3400μs。 | |
| 探头延时 | 0 ～ 99.999μs。 | |
发射脉冲 | 发射脉冲类型 | 方波、尖脉冲。 |
| 脉冲重复频率 | 25Hz ～ 1500Hz，自动调节。 | |
| 发射强度 | 尖脉冲：强、中、弱。 | |
| 方波：脉冲宽度100～1000ns，发射电压50～500V。 | ||
| 工作方式 | 单、双、透射。 | |
| 阻尼 | 50、75、150、500Ω。 | |
接收放大 | 采样频率 | 基于硬件的实时采样频率，100MHz。 |
| 增益 | 0.0 ～ 110.0dB。步进值：0.2、0.5、1.0、2.0、6.0dB、12.0dB。 0.0dB档可锁定增益调节功能。 可自定义一挡步进值（0～24dB，分辩力0.1dB）。 | |
| 频带 | 0.2 ～ 25MHz，包括3个宽带。 | |
| 闸门 | 两个独立的闸门，覆盖整个检测范围。可独立测量，也可关联测量。 | |
| 测量模式 | 闸门内脉冲波的前沿、峰值。 | |
| 检波方式 | 全波、负半波、正半波、射频。 | |
| 抑制 | 0 ～ 90% | |
| 单位 | 公制（mm）、英制（inch） | |
报警 | 报警方式 | 硬件驱动实时报警信号，可选： 进波报警、失波报警、最小厚度报警、最大厚度报警。 |
| 报警信号 | · 3路TTL、声光：蜂鸣器（声）、发光二极管（光）报警； · 每路报警信号均可单独配置。 · 6种报警处理方式可选： 延时0.25s（0.5s、1s、2s）：报警状态在报警条件解除后延时0.25s（0.5s、1s、2s）自动清除； 即时：报警状态随报警条件实时产生和自动清除； 锁定：报警状态一旦产生只有通过菜单操作才能被清除。 | |
显示 | 显示屏 | · 高清晰度TFT彩色液晶显示屏； · 高亮度，且亮度可调。262144种颜色。 |
| 显示区点阵数 | · 640×480超大点阵。脉冲波形显示区点阵数：400×440。 · 工件横断面扫描结果显示区点阵数：400×400。 | |
| 屏幕刷新率 | 高于60Hz | |
| 颜色 | · 4种颜色主题，适用于不同的光线要求； · A扫描曲线，屏幕背景颜色可单独定义。 | |
| 脉冲表现形式 | 彩色。可选：空心、实心。射频显示。 | |
控制与接口 | 键盘 | · 薄膜面板；防水、防尘、防油污、耐酸碱、密封性强； · 微微凸起的按键，提供良好的触感； · 根据统计学原理设计的薄膜按键位置（检测大量的工件，统计各个参数调节的次数，将最常用的按键安排在左手大拇指控制下）； · 按键表面文字：标准符号； · 快捷键调节，使得调节非常方便。 |
| 菜单 | · 中文菜单；常用参数项，单键直接控制（增益、△dB等）； · 其他项，分门别类的体系设计。 | |
| 英文输入 | · 键盘输入：单手控制，操作方式类似于手机。 | |
| 探头接口 | · 两个位于仪器面板BNC Q9探头插座，可应客户要求改为Lemo 00#。 | |
| RS232接口 | · RS232串行接口；位于仪器侧板上；用于连接仪器与计算机。 | |
| 直流电源输入端口 | · 微型直流电源接口；位于仪器侧板上；用于连接仪器与电源适配器，实现仪器在220V交流供电方式下工作。可以边充电边工作。 | |
数据的存储 | 参数文件 （快捷设置通道） | · 最多512个快捷通道；包含所有的仪器设置项；可存储、调用、通讯、浏览； · 配合快速地更换探头，免去繁琐的仪器调节过程。 · 可编辑参数设置的文本项：文件名称、文件头，（标题或说明文字，如：工件名称、探伤人员等。）英文输入。 |
波形文件 （探伤报告） | · 最多可存储512套探伤报告； · 可存储、调用、预览、通讯、打印； · 可编辑探伤报告的文本项：文件名称、文件头，（标题或说明文字，如：工件名称、探伤人员等。）英文输入。 | |
厚度文件 （厚度测量结果） | · 最多可存储512个厚度数据库文件，每个数据库文件最多可记录10,000个厚度值； · 数据库文件分三种格式： 线性：一系列从1 到10,000 连续的数据点； 网格：N x N数据点阵，N最大可至701； 自定义线性：按单元存储数据点，单元总数及每个单元存储的最大数据点数可调； · 可编辑厚度数据库的文本项：文件名称、文件头，（标题或说明文字，如：工件名称、探伤人员等。）英文输入。 · 可编辑每个数据点，可为每个数据点添加注释信息； · 可浏览、通讯、打印。 | |
辅助功能项 | 冻结 | · 7种方式冻结A扫描波形： 全部：冻结当前的A扫描波形； 峰值保持：冻结后屏幕每个象素线上的A扫描波形都会被后来出现的更高的A扫描波形所取代，此功能用于标定、检测过程中找到人工伤或缺陷的最高波； 峰值比较：冻结当前的A扫描波形，并作为一幅对比图形显示在屏幕上； 包络0.5s（1s、2s）：被冻结的A扫描波形在延时0.5s（1s、2s）后被当前A扫描波形更新； 峰值包络：显示当前A扫描波形，同时显示一幅峰值保持曲线； · 单键直接控制。 |
| 展宽 | · 放大闸门的宽度到整个波形显示区，用于观察波形的细节； · 可分别对A、B两个闸门进行展宽操作。 | |
| 参考增益 | · 打开参考增益可锁定仪器当前的灵敏度，使得增益调节时DAC、DGS曲线在屏幕上的位置保持不变； · 打开参考增益时可锁定A闸门测得的参考回波，实测回波可与该参考回波比较并计算出波幅高度百分比及dB差。 | |
| 存储快捷键 | · 面板上的常用按键之一 · 可选择存储的类型：参数、探伤报告、厚度值数据库 · 单键控制 | |
| 自动增益 | · 新颖的波形幅度调节方式，自动计算并调节仪器增益使得A闸门内回波高度达到预设的水平； · 可调范围：10% ～ 90%（与屏幕高度比），操作快捷方便。 | |
| 校验（波形对比） | · 可将冻结的波形置于显示屏背景上 · 可将存储后的波形回放后置于显示屏背景上 · 将背景上的波形，同实时的波形对比（校验功能） | |
| 探头校准 | · 可自动校准材料声速和探头的零值； · 可自动校准斜探头的K值（折射角）和前沿值。 | |
| 测值显示 | · 4个测值显示区，1个放大显示区，可选择显示内容； · 26种测量结果： SA：A闸门测定的反射体到试块表面（探头接触面）的声程距离； SB：B闸门测定的反射体到试块表面（探头接触面）的声程距离； SBA：从A闸门测定的反射体到B闸门测定的反射体的声程距离； DA：A闸门测定的反射体到试块表面（探头接触面）的深度； DB：B闸门测定的反射体到试块表面（探头接触面）的深度； DBA：从A闸门测定的反射体到B闸门测定的反射体的深度； PA：A闸门测定的反射体到探头入射点的水平距离； PB：B闸门测定的反射体到探头入射点的水平距离； PBA：从A闸门测定的反射体到B闸门测定的反射体的水平距离； RA：A闸门测定的反射体到探头入射点的水平距离减去输入的X值； RB：B闸门测定的反射体到探头入射点的水平距离减去输入的X值； LA：A闸门测定的反射体回波路径； LB：B闸门测定的反射体回波路径； LBA：从A闸门测定的反射体到B闸门测定的反射体的回波路径； A%A：A闸门测定的反射体回波波幅与全屏高度的百分比； A%B：B闸门测定的反射体回波波幅与全屏高度的百分比； dBtA：A闸门测定的反射体回波波幅与A闸门高度的dB差； dBtB：B闸门测定的反射体回波波幅与B闸门高度的dB差； dBrA：A闸门测定的反射体回波波幅与参考回波波幅的dB差； dBrB：B闸门测定的反射体回波波幅与参考回波波幅的dB差； A%cA：A闸门测定的反射体回波波幅与DGS曲线高度的百分比； A%cB：B闸门测定的反射体回波波幅与DGS曲线高度的百分比； dBcA：A闸门测定的反射体回波波幅与DGS曲线高度的dB差； dBcB：B闸门测定的反射体回波波幅与DGS曲线高度的dB差； ERSA：A闸门测定的反射体回波波幅计算出的缺陷当量； ERSB：B闸门测定的反射体回波波幅计算出的缺陷当量。 | |
| 缺陷的定位 | · 显示缺陷的水平、深度、声程、波次（直射波、一次反射波等）； · 缺陷的定位方式可选前沿、或峰值 。 | |
| 缺陷的定量 | · 普通检测模式，显示波形的幅度（%） · DGS检测模式下，显示回波与DGS曲线的幅度差（%、dB）、当量（Φ值） | |
| 抑制的特点 | · 抑制连续可调，抑制的打开，不影响仪器的垂直线性等指标 | |
| 与探头的匹配 | · 仪器提供方波与尖脉冲两种发射方式、四档匹配阻尼，配合国内外多种多样的探头以获得最佳的灵敏度、分辨力，且防止接收波形的失真。 | |
| 曲面修正 | · 适用于曲面的检测，根据曲面的直径自动修正缺陷位置的检测结果。 | |
| DAC曲线 | · 距离波幅曲线，最多可记录16个点，可按任意顺序标定，每个点可编辑、删除，可插入点； · 最多10条附加的偏置曲线，可适用于国内外各种探伤标准； · 具有TCG功能； · 可对工件的材料衰减、探伤表面的耦合情况进行补偿； · 根据dB、探测范围等的改变而移动； · 可建立、删除，并可随参数进行存储、调用。 | |
| DGS曲线 | · 实用DGS曲线，适合锻件等工件的探伤； · 只需记录一个参考点； · 三种参考类型：大平底、短横孔、平底孔； · 可改变断横孔或平底孔的直径，获得其他当量的DGS曲线； · 多种比较结果（%、dB、Φ值）计算； · 可对试块的材料衰减、探伤表面的耦合情况进行校正； · 可对工件的材料衰减、探伤表面的耦合情况进行补偿； · 可建立、删除，并可随参数进行存储、调用。 | |
B扫描 | 概述 | · 本仪器是便携式全数字彩色超声波探伤仪，小巧轻便。但因为采用了超高速的信号处理技术（硬件），配合彩色液晶显示屏，从而全面实现在探伤系统上才做得到的B扫描模式： · 两种B扫描模式：厚度扫描模式；全波幅度扫描模式。 |
| 工作方式 | · 手工移动探头； · 可调整扫描时间、扫描长度等参数配合探头的移动； · 可设置扫描的方向（从左到右、从右到左）； · 可设置扫描记录方式（单次、循环反复）； · 可在屏幕上同时显示B扫描图像及A扫描回波，方便观察； · 可设置B扫描显示范围，可选择显示整个探测范围内的扫描图像，也可选择显示A闸门范围内的扫描图像； | |
| 显示 | · 波形显示区底部200×400点阵或整个波形显示区400×400点阵； · 可同步显示A扫描波形； · 全波幅扫描模式以彩色像素绘制扫描图像； · 不同的颜色表示波形不同的幅度dB数。 | |
| 结果的处理 | · 可存储、浏览。 | |
| 用途（部分） | · 厚度扫描模式：腐蚀残余厚度的测量； · 全波幅度扫描模式：检测焊缝、内部缺陷等。 | |
性能指标 | 垂直线性误差 | ≤3% |
| 水平线性误差 | ≤0.2% | |
| 灵敏度余量 | ＞60dB (200Φ2平底孔) | |
| 分辨力 | ＞30dB | |
| 动态范围 | ≥40dB | |
| 电噪声电平 | ＜20% | |
软件的可拓展性 | 可根据不同用户、不同行业的要求，加入特定的探伤工艺。 | |
其他项 | 硬件采样 | · 高速（100MHz）、高精度（10位AD）； · 超高采样速度使得缺陷定位精度更高，回波细节清晰准确； · 高精度AD使得缺陷定量更加准确。 |
| 电源 | 两种供电方式： · 大容量8000mAh锂电池，无记忆效应、连续工作6小时以上； · 220V交流电(配电源适配器) 。 | |
| 充电器（电源适配器） | · 可一边对电池充电、同时供电给仪器工作，从而为时间、任务上的安排提供了极大的便利条件。 | |
| 环境温度 | · -10℃～ 70℃ | |
| 外型尺寸 | 302mm×251mm×51mm | |
| 重量 | 1.7kg（不含电池） | |

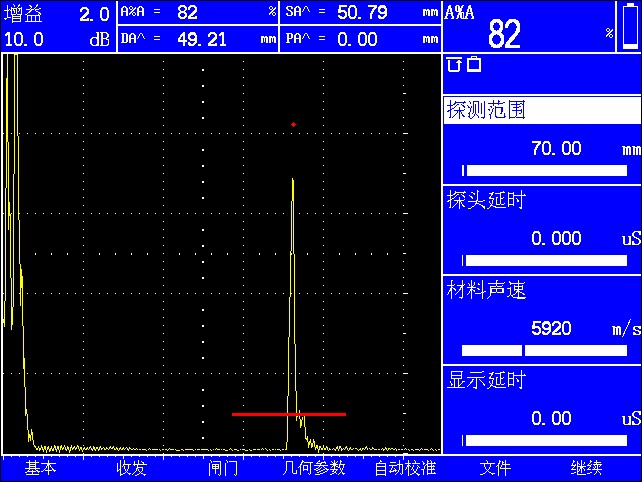

软件功能简介：

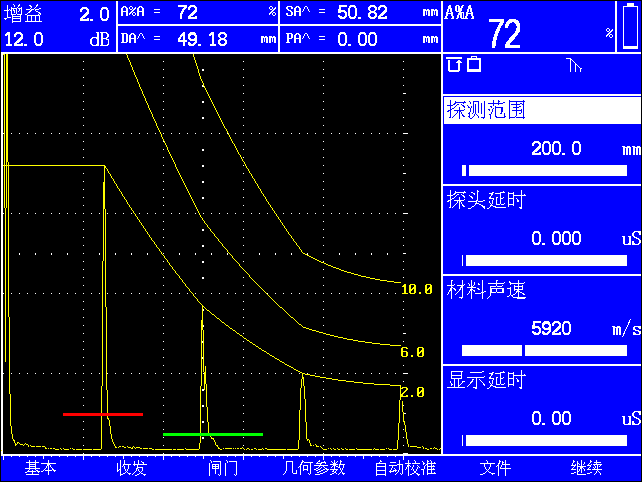

40 dB动态多曲线DAC/TCG：
可修正材料衰减和波形发散引起的距离/振幅变化，并能单独编辑或插入记录的回波。一次最多可在屏幕上画出11 条DAC 曲线，从而在原始记录的DAC 曲线外显示+/-dB 曲线。可记录多达16 个数据点，每微秒最大的曲线斜度为12 dB 。符合或超过了TCG 的工业要求。

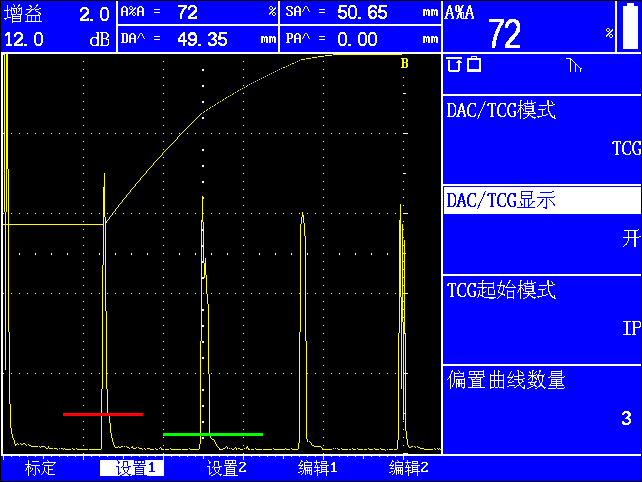

TCG功能：

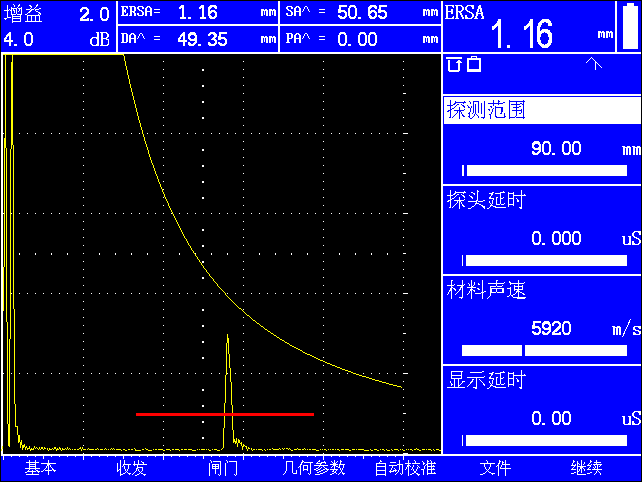

DGS曲线：
可智能生成指定的等效参考缺陷尺寸曲线，测量窄频探头到参考缺陷距离。ERS（等效参考缺陷尺寸）功能可自动计算测量门内任何回波的相应等效参考缺陷的直径。

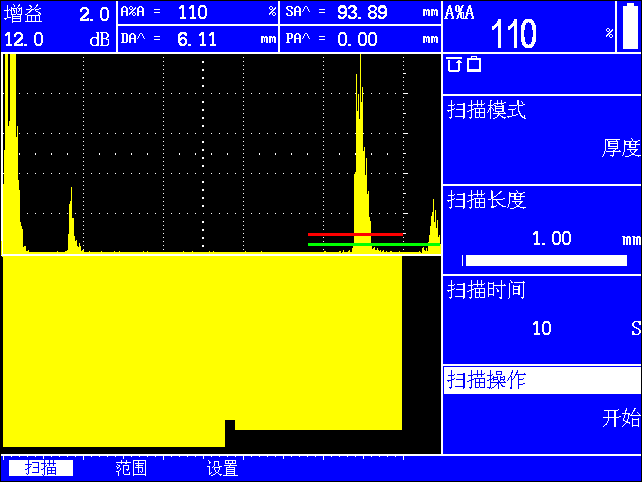

厚度模式B扫描功能：
可以清晰的展现被测物体的腐蚀状态。

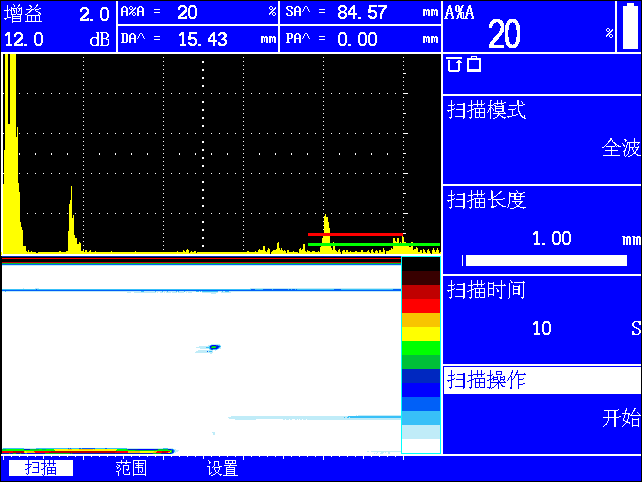

全声程模式B扫描功能：
可以将缺陷在被测物体内的分布状况及当量进行直观显示。

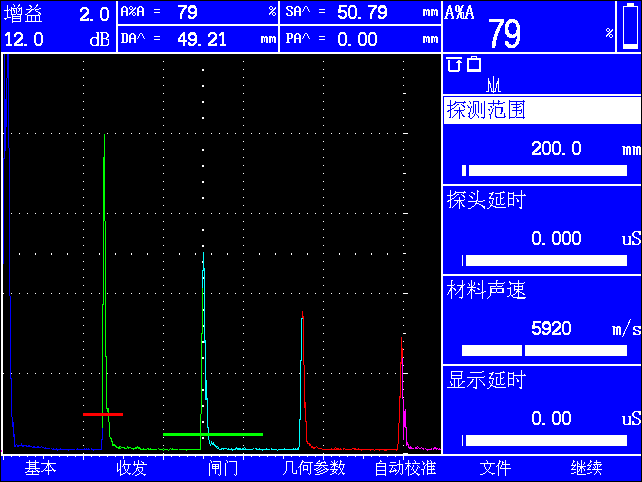

彩色半跨距指示器：
动态更换各次反射数据段对应的“实时”A 扫描颜色。可以在焊缝检测中轻松识别各次反射对应的数据和跨距。

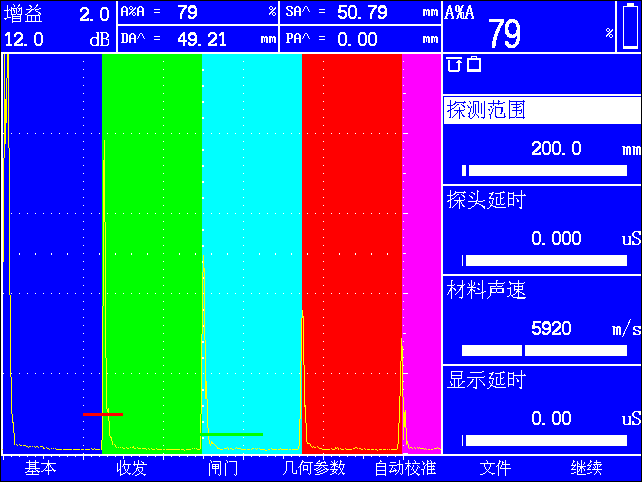

彩色坐标网格指示器：
可为各次反射数据段的A 扫描动态更换显示屏背景色。

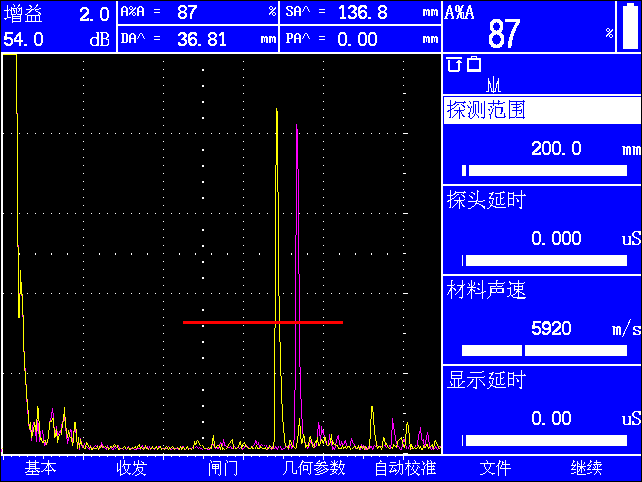

参考回波比较：
以不同颜色显示事先存储或冻结的参考回波，用于与的实时A扫描进行比较，轻松解读检测结果。
峰值记忆功能：
可随时记录闸门内出现的最高波，免除了重复寻找最高波的困扰。

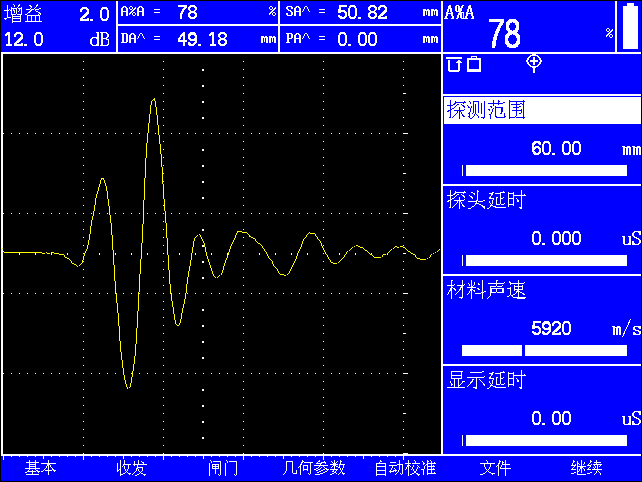

射频模式，细节尽现：
射频显示模式可以有效区分回波和噪声，提高信号评估和不同材料的胶接检测。
