特点
1、支持面阵/双面阵检测；
2、3D仿真功能，实时查看工艺设置；
3、双轴扫查全面升级；
4、支持管座角焊缝检测，检测切面实时更新；
5、触摸屏支持多点操作，触摸定位更精准
性能指标
| 参数分类 | 参数选项 | 相控阵通道 | 常规通道 | 参数分类 | 参数选项 | 相控阵通道 | 常规通道 | ||
| 配置 | 接收/发射 | 32/128 | 2/2 | TCG | 点数 | 16 | |||
| 范围 | 9900μs | 9900μs | 最大增益量 | 40dB | |||||
| 声速 | 635~15240m/s | 635~15240m/s | 最大增益斜率 | 40dB/μs | |||||
| 聚焦法则数 | 1024 | 闸门 | 门限 | A/B/I | |||||
| 脉冲发生器 | 检测模式 | PE/PC | PE/PC/TT/TOFD | 闸门阈值 | 0~98% | ||||
| 脉冲电压 | 50V/100V | 100V/200V/400V | 闸门触发模式 | 峰值/前沿 | |||||
| 脉冲方式 | 负方波 | 负方波 | 检测报告 | HTML | |||||
| 脉冲宽度 | 30~500ns | 30~500ns | 综合数据存储 | 可插拔存储器 | U盘/SD卡/SSD(内置) | ||||
| 脉冲上升时间 | <8ns | <8ns | 显示器 | 尺寸 | 10.4 inch | ||||
| 脉冲重复频率PRF | 20KHz | 20KHz | 分辨率 | 800*600 pixel | |||||
| 延迟 | 10μs/2.5ns | 10μs/2.5ns | 类型 | TFT LCD 电容式触摸屏 | |||||

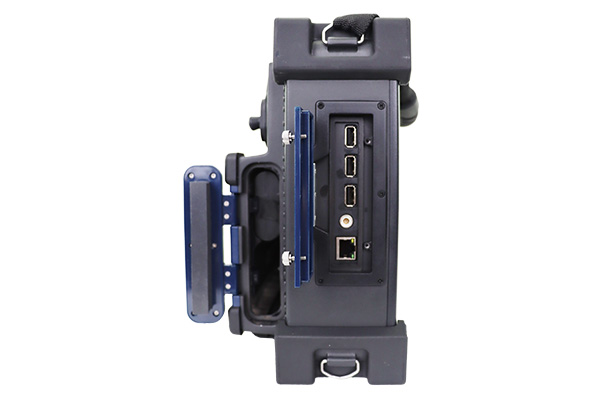

| 阻尼 | NA | 50Ω/500Ω | I/O接口 | USB | 3个 | ||||
| 接收器 | 增益范围 | 0~80dB | 0~110dB | 以太网 | 100/1000M | ||||
| 带宽 | 0.5~20MHz | 0.5~20MHz | 视频输出 | DVI/HDMI | |||||
| 输入阻抗 | 200Ω | 200Ω | 编码器 | 双轴 | |||||
| 输入电容 | 60pF | 60pF | 语言 | 中文/英文 | |||||
| 接收延迟 | 10μs/2.5ns | 10μs/2.5ns | 电池和电源 | 直流供电电压 | 15V DC 4A | ||||
| 扫描与显示 | 扫描类型 | 线性/扇形扫查 | NA | 电池类型 | 锂电池 | ||||
| 显示模式 | A/B/C/S扫描，PA-TOFD | A/B/C,TOFD | 充电方式 | 主机上充电，可同时操作设备 | |||||
| 测量单位 | mm/inch | mm/inch | 连续工作时间 | 约6小时 | |||||
| DAC | 点数 | 16 | 外壳 | 尺寸 | 325mm*230mm*130mm | ||||
| 重量 | 4.5Kg（不含电池） | ||||||||
